TALAN™3.0电话和线路分析仪
时间:2019-07-27 17:47点击量:

TALAN™3.0电话和线路分析仪

电话和线路分析仪

检测线控和窃听

TALAN 3.0电话和线路分析仪具有先进的功能,可以检测和定位数字,模拟和VoIP电话系统上的非法篡改和安全漏洞。新硬件提供了测试双绞线以抵御现代电信威胁(包括屏蔽和接地)的能力。

效率:比较多条电话线上多次测试的结果,以快速识别威胁异常

可用性:将多种对策测试功能整合到一个设备中(电压,电流,电阻,电容,非线性结点检测,频域反射计和数字解调技术)

便携性:重量仅为6磅,可以输出数据用于进一步分析和报告

特征

将多种测试功能整合到一台设备中

自动内部对切换矩阵对所有对组合执行测试

广泛,先进的VoIP流量过滤功能可以更轻松地定位和识别可疑的数据包信息

正在申请专利的快速傅立叶变换(FFT)算法将网络流量转换为频谱视图,创建在传统数据包列表中不易察觉的可视识别模式

快速执行常见的测试功能,包括:

万用表测试(电压,电流,电阻,电容)

RF宽带检测器(高达8 GHz)

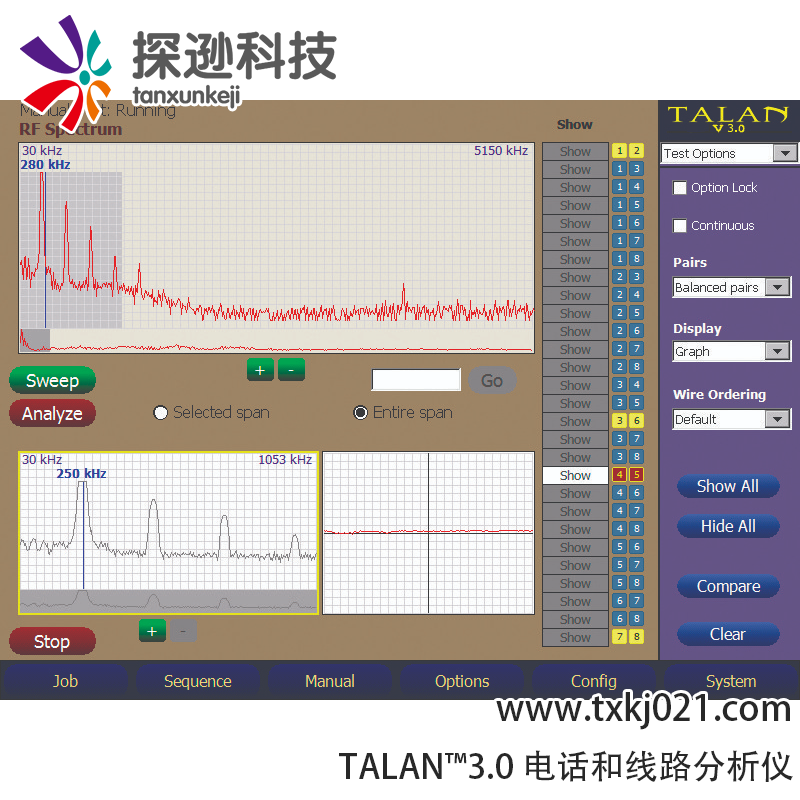

频谱分析仪(最高85 MHz)

高增益音频放大器

偏置发生器±80 VDC

带有源输入的音频示波器(20 Hz至20 KHz)

数字解调可用于确认电话线未通过音频

频域反射仪(FDR)用于检查线路上的分接头

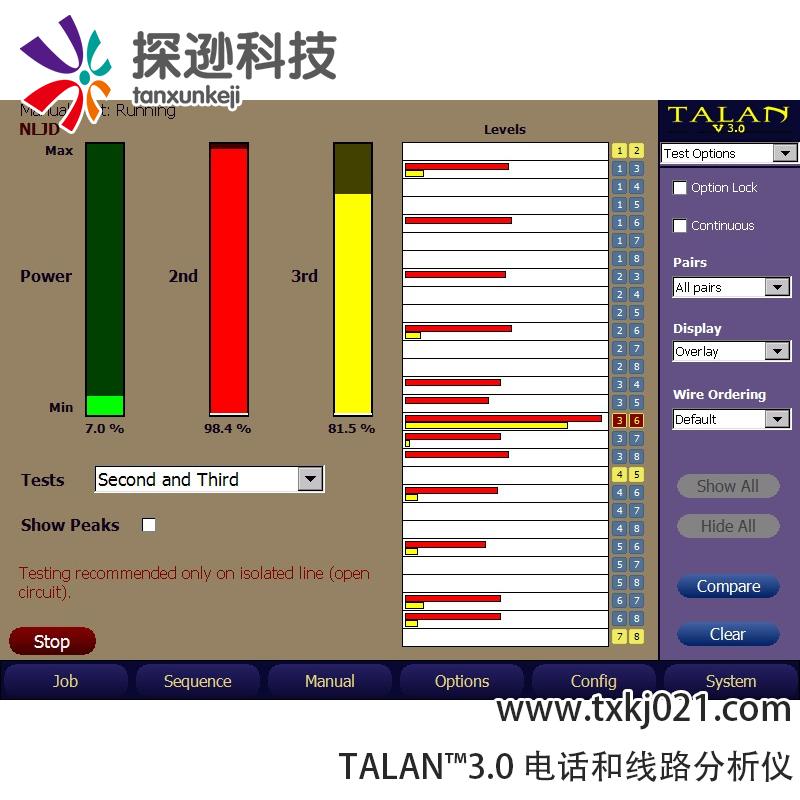

非线性结检测器(NLJD)功能,用于检测连接到线路的电子设备

多测试数据库系统提供对所有对组合执行测试的能力,存储用于历史比较和与其他线路比较的数据

电话和线路分析仪

产品详情:

技术应用

应用

技术监督对策(TSCM)

反监视

线分检测

电话线路测试

电话线分析

窃听检测

情报保护

行政保护

监视设备检测

电子监视检测

产品规格

尺寸:17.5英寸x 1.5英寸(44.45厘米x 3.8厘米) )存储; 63.75英寸x 1.5英寸(162厘米x 3.8厘米)完全伸展

重量:1磅(.5千克)

产品参数

控制系统

主计算机:32位RISC处理器,520 MHz

内部存储器:64 MB SDRAM(OS),64 MB闪存

外部存储器:Compact Flash Type III,USB海量存储器

数字I / O.

网络:用于IP数据包检测的10/100以太网控制器

USB:USB设备(A Type)支持外部键盘,鼠标和USB大容量存储设备; USB主机(B型)供将来使用

模拟I / O.

耳机输出:3.5毫米单声道连接器

麦克风输入:3.5毫米单声道输入

用户界面

硬键:6个软菜单键,5个按钮象限导航和其他专用键

编码器:高分辨率光学编码器

带触控笔的集成触摸屏

测试输入:

双MOD8:支持带屏蔽的2线,4线,6线和8线模块化电话插孔

香蕉类型:标准套筒插座:环形,尖端和接地

SMB RF输入:RF /天线连接到8 GHz宽带检测器

扩展端口:支持与未来配件一起使用的通信和测量

所有输入电气隔离

射频系统

频谱分析仪:

双转换,超外差接收器

频率范围:30 kHz至85 MHz

扫描时间:2秒

步长:1 kHz

带宽:18 kHz

灵敏度:-100 dBm

宽带探测器:

RF SMB输入:至8 GHz

线路电平测试:100 kHz至600 MHz

灵敏度:-65 dBm

数字多用表

快速响应自动量程:500毫秒采样率

AC / DC电压:0至250V最大

AC / DC电流:0至300mA最大

电阻:0至42MΩ

电容:50pF至40μF

偏置发生器

光隔离,直接数字控制:高压DAC

输出上限:±80 V

输出上限(屏蔽):±65VDC,±33VAC

调制:固定电压或可变速率正弦波(10 Hz - 300 Hz)

AUDIO

音频带宽:20 Hz - 20 KHz

增益:系统总增益高达80 dB(语音频段)

AGC:数字控制自动增益

滤波器:模拟语音频带滤波器(300 Hz至3 kHz)

功率

外部输入:15 VDC @ 3A

通用电源:100-240 VAC,50-60 Hz

可拆卸电池:可充电锂离子电池,4小时运行时间(典型值)

机械

尺寸:10英寸x 12.9英寸x 2.7英寸(25.4厘米x 32.8厘米x 6.9厘米)

单位重量带电池:6磅(2.7千克)

表壳尺寸:19.5英寸x 14.9英寸x 5.4英寸(49.5厘米x 37.8厘米x 13.7英寸) cm)

箱体重量包括单位和配件:19磅(7.1千克)

工作温度:0°C至+ 50°C

谐波定位器探头

工作频率:225 kHz和450 kHz

天线类型:平衡式环形

耳机音频输出:16Ω,105dB SPL限制

电池:9V碱性

运行时间:平均10小时,22小时(耳机)
